Dijelovi kamionskih rampi Sorensen

POGLAVLJE U IZRADI (NEKOMPLETNO)





Ovo je samo dio specifičnih dijelova ovog proizvođača, kontaktirajte nas za ostalo na 01/24 04 038 ili info@uranioservis.hr

Ponudu dijelova drugih proizvođača pogledajte ovdje ... , odnosno kontaktirajte nas na 01/24 04 038 ili info@uranioservis.hr

Ponudu univerzalnih dijelova pogledajte ovdje...

---

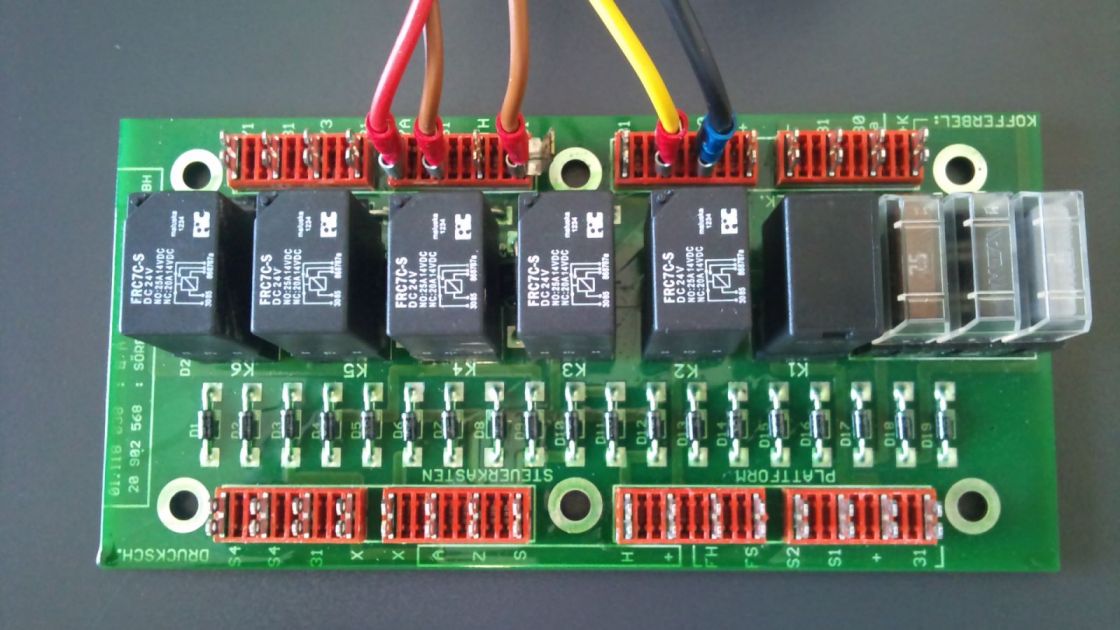

SOERENSEN ELEKTRONIKA

S RELEJIMA I OSIGURAČIMA

24V

► ŠIFRA ARTIKLA: 55 40 005

---

ELEKTROMAGNETNI VENTIL

M20x1,5mm. fi18mm

koristi se za nagibni i za cilindar nagiba



► ŠIFRA ARTIKLA: 55 20 050 - komplet ventil i uzbuda 24V, s kablom

► ŠIFRA ARTIKLA: 55 20 052 - samo ventil (uložak)

► ŠIFRA ARTIKLA: 55 20 053 - samo uzbuda 24V, fi18mm/40mm, 24.8ohm, s kablom

► ŠIFRA ARTIKLA: 55 20 051 - komplet ventil i uzbuda 12V

---

UPRAVLJAČKA JEDINICA - RUČNE KOMANDE

dimenzije kučišta: 170 x 80 mm

vodootporna

► ŠIFRA ARTIKLA: 55 40 007

---

UPRAVLJAČKA JEDINICA 24V Soerensen serija 7 - RUČNE KOMANDE

dimenzije kučišta:

odgovara za: SÖRENSEN - X1A1000, X1A1501, X1A2000, X1A2500 (Series 7)

► ŠIFRA ARTIKLA: 55 15 043

---

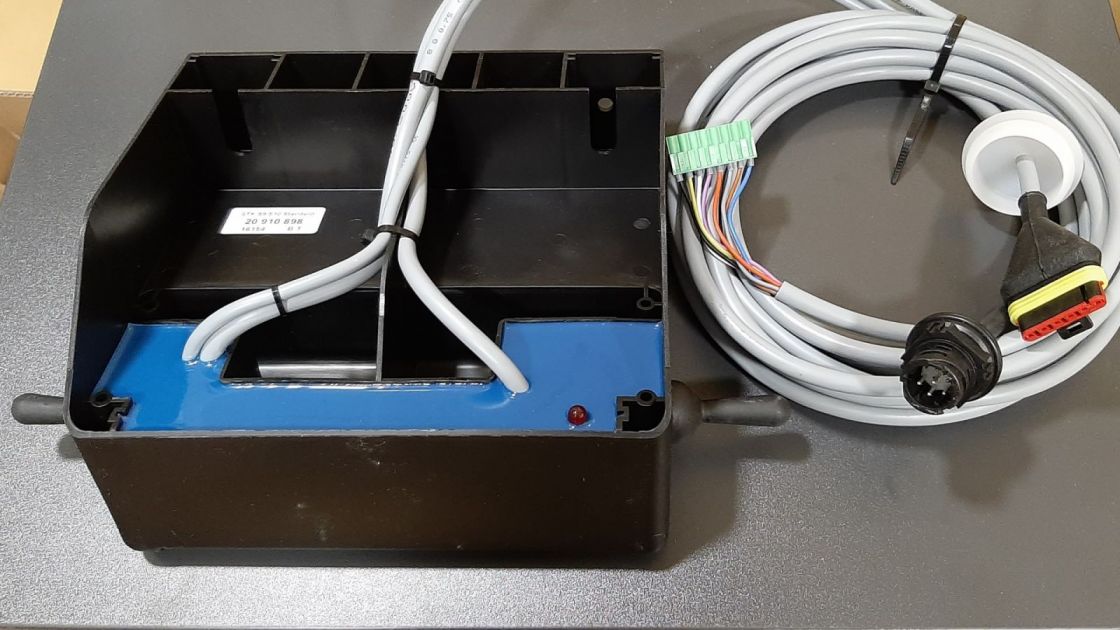

UPRAVLJAČKA JEDINICA 24V Soerensen serija 9-10 - RUČNE KOMANDE

20908890, 20910898

dimenzije kučišta:

odgovara za: SÖRENSEN - X1A0500, X1A0750, X1A1000, X1A1500, X1A1501, X1A2000, X1A2500, X1A3-1000, X1A6-1000

► ŠIFRA ARTIKLA: 55 15 038

---

UPRAVLJAČKA JEDINICA 12V Soerensen serija 4-6 - RUČNE KOMANDE

dimenzije kučišta:

OPREZ: isto izgleda za razne modele, potreban je točan model i serijski broj rampe







► ŠIFRA ARTIKLA: 55 15 037

---

Service board 12/24 V, Soerensen serija 7-8

elektronička pločica koja se nalazi kod agregata



► ŠIFRA ARTIKLA: 55 15 040

---

KABEL NOŽNIH KOMANDI - set

ožičenje rampe sa senzorom nagiba (HG prekidač)

6 polni konektor za spajanje s upravljačkom elektronikom

odgovara za Soerensen series 5-6: X1A500; X1A750; X1A1000; X1A1500; X1A1501; X1A2000; X1A2500

► ŠIFRA ARTIKLA: 55 15 041

---

SENZOR NAGIBA SÖRENSEN X1/SX1

4 žice (zamjenjuje i stari model s 2 žice)

poravnava platformu i uključuje žmigavce

odgovara za Sörensen X1 Series 5-7

► ŠIFRA ARTIKLA: 55 15 048

OPREZ: postoji nekoliko modela senzora istog izgleda, a različitih funkcija - odabir prema točnoj oznci ili modelu rampe

---

Guma nožnih komandi

fi=30 mm (ugradna rupa)



► ŠIFRA ARTIKLA: 55 15 004

---

Nožne komande X1

s mikroprekidaćima



► ŠIFRA ARTIKLA: 55 15 045 - aluminijske (na slikama)

► ŠIFRA ARTIKLA: 55 15 046 - pocinčane (bez slike)

---

Guma nožnih komandi X1





► ŠIFRA ARTIKLA: 55 15 044

---

Elektromotor hidraulike

24V - 1,2 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 20 040

---

Elektromotor hidraulike

HALDEX 24MG32THE

24V - 1,2 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 014

---

Elektromotor hidraulike

12V - 0,8 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 015

---

Elektromotor hidraulike

HALDEX 12MG32THE

12V - 0,8 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 016

---

Pumpa hidraulike Haldex / Concentric

smjer: cw >>; 1,00 ccm

48,5x53,5-54,5 mm, razmak vijaka 44 mm

Concentric: WP01B1-1780061

odgovara za: razni modeli

► ŠIFRA ARTIKLA: 40 20 007

---

Čep spremnika ulja X1

sa sklopom za odzračivanje

otvor spremnika: 22*1.75 mm; navoj čepa: 19.5*2.5 mm

► ŠIFRA ARTIKLA: 55 15 029

---

Klip cilindra dizanja X1A-1000

Ø=70 mm

prihvat: puškica Ø=30/35 mm l=50mm

odgovara za: Soerensen X1A-1000 (do serije 5), Bär BC1000SX1

► ŠIFRA ARTIKLA: 55 15 052

pripadajuće brtve  ► ŠIFRA ARTIKLA: 55 15 054

---

Brtve cilindra dizanja X1A-1000

set, Ø=70 mm

odgovara za: Soerensen X1A-1000 (do serije 5), Bär BC1000SX1

► ŠIFRA ARTIKLA: 55 15 054

---

Klip cilindra nagiba X1A-1000

Ø=45/80 mm (klip/glava)

duljina: cca 456 mm, navoj: M33x1,5 mm

odgovara za: Soerensen X1A-1000 (do serije 5)

► ŠIFRA ARTIKLA: 55 15 053

pripadajuće brtve  ► ŠIFRA ARTIKLA: 55 15 055

---

Brtve cilindra nagiba X1A-1000

Ø=45/80 mm (klip/glava)

odgovara za: Soerensen X1A-1000 (do serije 5)

► ŠIFRA ARTIKLA: 55 15 055

---

Set brtvi cilindra dizanja

fi=80 mm

odgovara za: SÖRENSEN X1A-1501 (od serije 6)

► ŠIFRA ARTIKLA: 55 15 032

---

Set brtvi cilindra nagiba

fi=50 mm

odgovara za: SÖRENSEN X1A-1500 / X1A-1501

► ŠIFRA ARTIKLA: 55 15 033

---

BLOK HIDRAULIKE

između cilindra hidraulike i agregata

dimenzija bloka (mm): 184x50x28



odgovara za: SÖRENSEN X1A1000 X1A1001 i  ostali

► ŠIFRA ARTIKLA: 55 15 073

---

Poklopac agregata Soerensen

dim: 245 x 285 x 270 mm (šir x vis x dub)

odgovara za: DAUTEL, SÖRENSEN

► ŠIFRA ARTIKLA: 55 90 216

---

Poklopac agregata Soerensen





► ŠIFRA ARTIKLA: 55 15 021

---

Upravljački panel X1

s dodirnim tipkama (touch)

odgovarajući upravljački sklop: 55 15 031

► ŠIFRA ARTIKLA: 55 15 030

---

Poklopac kamionske rampe

fi=85 mm (promjer otvora na rampi)



► ŠIFRA ARTIKLA: 55 15 034

---
