Dijelovi kamionskih rampi Dautel

POGLAVLJE U IZRADI (NEKOMPLETNO)

Dautel kamionske rampe

Ovo je samo dio specifičnih dijelova ovog proizvođača, kontaktirajte nas za ostalo na 01/24 04 038 ili info@uranioservis.hr

Ponudu dijelova drugih proizvođača pogledajte ovdje ... , odnosno kontaktirajte nas na 01/24 04 038 ili info@uranioservis.hr

Ponudu univerzalnih dijelova pogledajte ovdje...

SENZOR NAGIBA U RAMPI DAUTEL

6 žica, (4+2) konektor + faston

dim: 21,5 x 21,5 x 92,0 mm

ugrađen u rampi

odgovara za: Dautel DLB500-47, DLB750-47, DLB950-47

► ŠIFRA ARTIKLA: 55 20 045

SENZOR NAGIBA NA RUCI DIZANJA 436

2 žice

na ruci dizanja

odgovara za: DAUTEL DLB-47, DLB-48

► ŠIFRA ARTIKLA: 55 20 044

Elektromotor hidraulike

24V - 1,2 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 20 040 (5520040)

Elektromotor hidraulike

HALDEX 24MG32THE

24V - 1,2 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 014 (5590014)

Elektromotor hidraulike

12V - 0,8 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 015 (5590015)

Elektromotor hidraulike

HALDEX 12MG32THE

12V - 0,8 kW, smjer: lijevo, ccw

promjer: 80 mm, duljina: 152 mm, IP54

► ŠIFRA ARTIKLA: 55 90 016 (5590016)

Pumpa hidraulike Haldex / Concentric

smjer: cw >>; 1,00 ccm

48,5x53,5-54,5 mm, razmak vijaka 44 mm

priključak motora fi=22,0; 7,8x5,0 mm

Concentric: WP01B1-1780061

odgovara za: razni modeli

► ŠIFRA ARTIKLA: 40 20 007

PREKIDAČ RAMPE U KABINI

8 pinova (2 se ne koriste)

► ŠIFRA ARTIKLA: 55 20 046

KABEL RAMPE DAUTEL

povezuje rampu s upravljačkom kutijom

s dva konektora (APD)

duljina: 3900 mm, 12 žila

odgovara za: Dautel DLB500-47, DLB750-47, DLB950-47

► ŠIFRA ARTIKLA: 55 20 063

ELEKTROMAGNETNI VENTIL

M20x1,5mm. fi18mm

koristi se za nagibni i za cilindar nagiba

► ŠIFRA ARTIKLA: 55 20 050 - komplet ventil i uzbuda 24V, s kablom

► ŠIFRA ARTIKLA: 55 20 052 - samo ventil (uložak)

► ŠIFRA ARTIKLA: 55 20 053 - samo uzbuda 24V, fi18mm/40mm, 24.8ohm, s kablom

► ŠIFRA ARTIKLA: 55 20 051 - komplet ventil i uzbuda 12V

Ventil hidraulike

M20x1,5mm. fi18mm

HYDAC 2/2 Single-Acting (SA)

koristi se za nagibni i za cilindar nagiba

odgovara za: razni modeli

► ŠIFRA ARTIKLA: 55 90 049

BLOK HIDRAULIKE HALDEX

za agregat DAUTEL DLB-45

81820

dimenzije: 120x120x50mm

odgovara za: DLB1000-45, DLB1250-45, DLB1500-45, DLB1750-45, DLB2000-45, DLB2500-45, DLB500-45, DLB750-45

► ŠIFRA ARTIKLA: 55 20 090

SENZOR NAGIBA DAUTEL

4 žice (zamjenjuje i stari model s 2 žice) Ä

poravnava platformu i uključuje žmigavce

odgovara za: Dautel BC1000-27X1 i ostali

► ŠIFRA ARTIKLA: 55 15 048

OPREZ: postoji nekoliko modela senzora istog izgleda, a različitih funkcija - odabir prema točnoj oznci ili modelu rampe

PREKIDAČ NOŽNE KOMANDE

za rampe serije DLB44 i DLB 45 (stara verzija)

s kablom bez konektora, 3 žice, fi=90mm

► ŠIFRA ARTIKLA: 55 20 039 - za spuštanje, oznaka "S"

► ŠIFRA ARTIKLA: 55 20 055 - za dizanje, oznaka "H"

DIJELOVI PREKIDAČA NOŽNE KOMANDE

za rampe serije DLB44 i DLB 45 (stara verzija)

SENZOR ► ŠIFRA ARTIKLA: 55 20 135

ELASTIČNI DISK ► ŠIFRA ARTIKLA: 55 20 100

"GLJIVA" ► ŠIFRA ARTIKLA: 55 20 136

GUMA "H" ► ŠIFRA ARTIKLA: 55 20 137

GUMA "S" ► ŠIFRA ARTIKLA: 55 20 138

TIJELO ► ŠIFRA ARTIKLA: 55 20 139

PREKIDAČ NOŽNE KOMANDE

za rampe serije DLB47 (nova verzija)

s kablom i konektorom

► ŠIFRA ARTIKLA: 55 20 056 - za spuštanje, oznaka "S"

► ŠIFRA ARTIKLA: 55 20 057 - za dizanje, oznaka "H"

Nožne komande X1

s mikroprekidaćima

► ŠIFRA ARTIKLA: 55 15 045 - aluminijske (na slikama)

► ŠIFRA ARTIKLA: 55 15 046 - pocinčane (bez slike)

Guma nožnih komandi X1

► ŠIFRA ARTIKLA: 55 15 044

Prekidač ručne komande

DVOSTRUKI, 6 VIJAKA, LIJEVI

► ŠIFRA ARTIKLA: 55 20 009 (originalni) ► ŠIFRA ARTIKLA: 55 20 070 (zamjenski)

JEDNOSTRUKI, 3 VIJKA, DESNI

► ŠIFRA ARTIKLA: 55 20 010 (originalni) ► ŠIFRA ARTIKLA: 55 20 071 (zamjenski)

Prekidač ručne komande s kablom

DVOPOLNI, kabel 6 žila

► ŠIFRA ARTIKLA: 55 20 081

JEDNOPOLNI, kabel 3 žile

► ŠIFRA ARTIKLA: 55 20 080

Dautel elektronička pločica DLB-36 12/24V

0010819

bez relay-a, smještena je u kutiji hidrauličkog agregata

napon primjene (12 ili 24V) određuje samo napon priključenih relay-a

odgovara za: DLB500-36, DLB750-36

► ŠIFRA ARTIKLA: 55 20 092

Dautel elektronička pločica DLB-45 12/24V

0010820

bez relay-a, smještena je u kutiji hidrauličkog agregata

napon primjene (12 ili 24V) određuje samo napon priključenih relay-a

odgovara za: DLB500-45 / DLB1000-45 / DLB1500-45 / DLB2000-45 / DLB2500-45

► ŠIFRA ARTIKLA: 55 20 004

Dautel elektronička pločica DLB-47 12V

0087542

osnovna verzija

bez kontrolnog modula

odgovara za: DLB500-47, DLB750-47, DLB950-47

► ŠIFRA ARTIKLA: 55 20 089

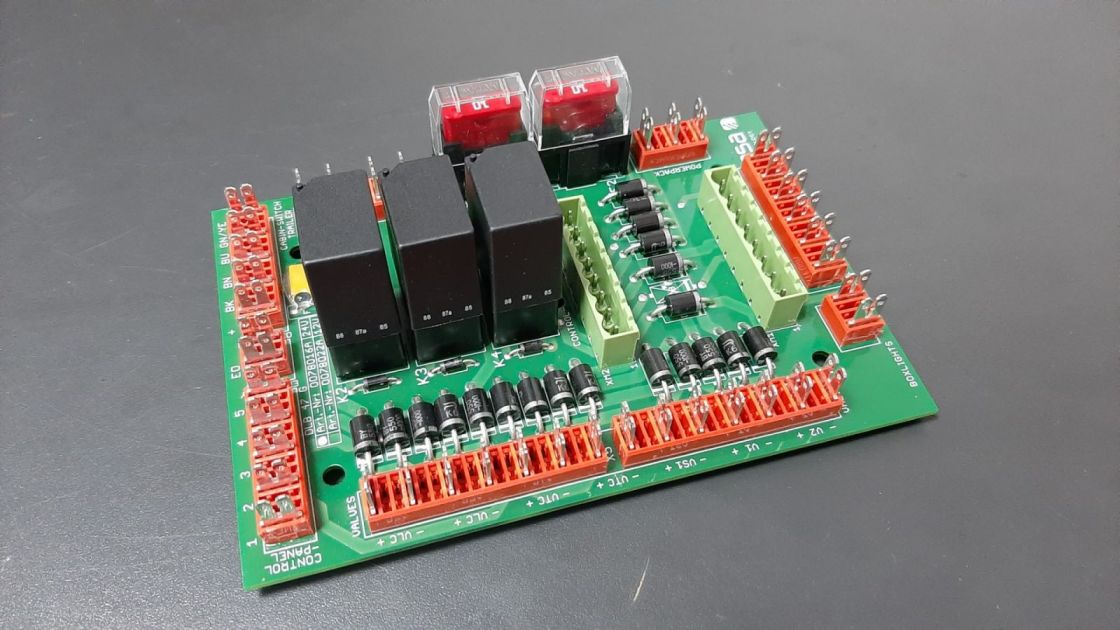

Dautel elektronička pločica DLB-47/48 (12 ili 24V)

12V - 0078022A

24V - 0078016A, 122008931

bez kontrolnog modula

odgovara za: DL1000-48L, DL1000-48S, DL1500-48L, DL1500-48S, DL2000-48L, DL2000-48S, DL2500-48L, DL2500-48S, DL3000-48S, DLB1000-47L, DLB1000-47S, DLB1500-47L, DLB1500-47S, DLB2000-47L, DLB2000-47S, DLB2500-47S, DLB3000-47L, DLB3000-47S

12V ► ŠIFRA ARTIKLA: 55 20 068

24V ► ŠIFRA ARTIKLA: 55 20 101

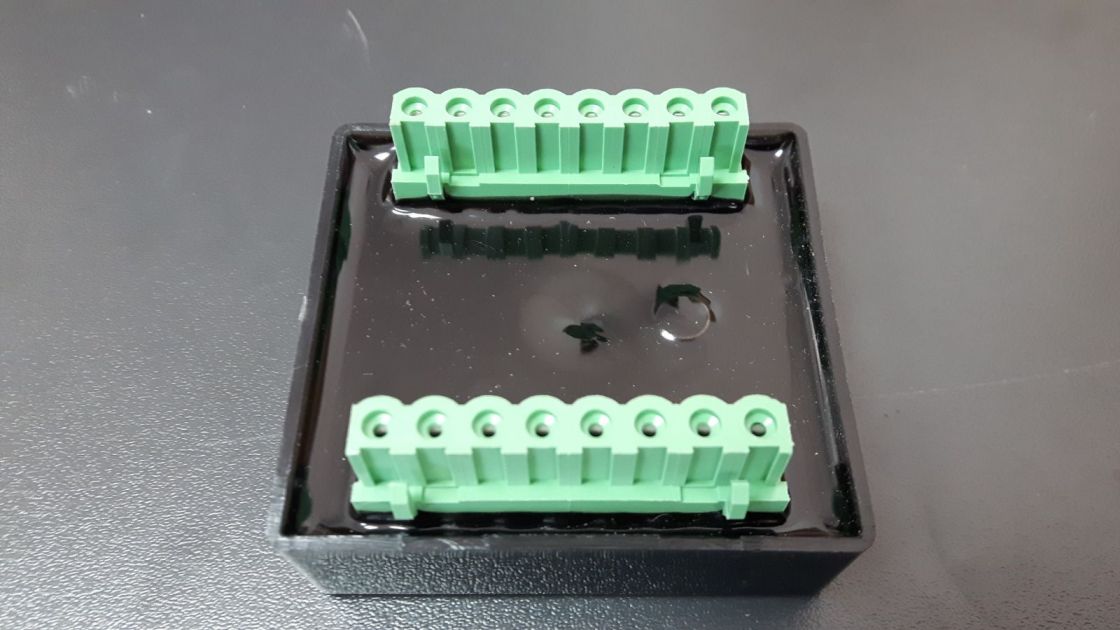

Dautel elektronički kontrolni modul

za matičnu ploču 12/24V (0078018, 2007772)

bez matične ploče, upravlja nožnim komandama i bljeskalicama

odgovara za: DLB-47, DLB-48, 1000-47L

► ŠIFRA ARTIKLA: 55 20 062

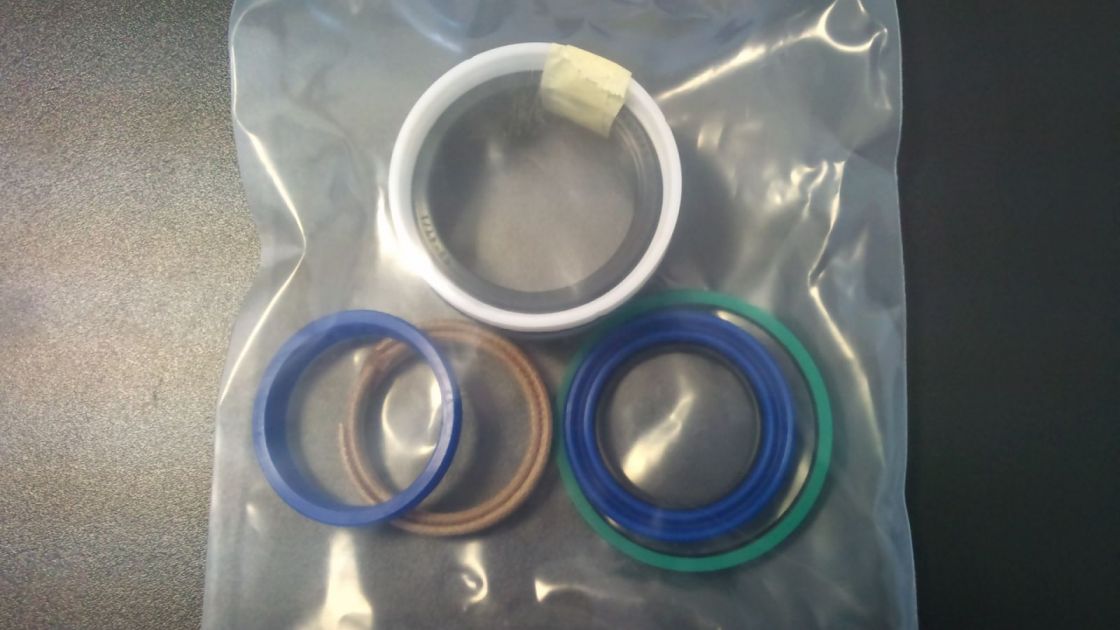

SET BRTVI CILINDRA NAGIBA DAUTEL

fi=40/63 mm (za klip promjera 40mm)

► ŠIFRA ARTIKLA: 55 20 065

Spremnik ulja hidraulike Dautel DLB-45

4,6 lit

dim: 150 x 142 x 325 mm; ø otvora=123 mm

za montažu potrebna specifična obujmica

odgovara za: DLB1000-45, DLB1250-45, DLB1500-45, DLB1500-46VC, DLB1750-45, DLB2000-45, DLB2000-46VC, DLB2500-45

► ŠIFRA ARTIKLA: 55 20 091

obujmica za montažu: ► ŠIFRA ARTIKLA: 55 40 020

odgovarajuća brtva (o-ring): ► ŠIFRA ARTIKLA: 55 90 141

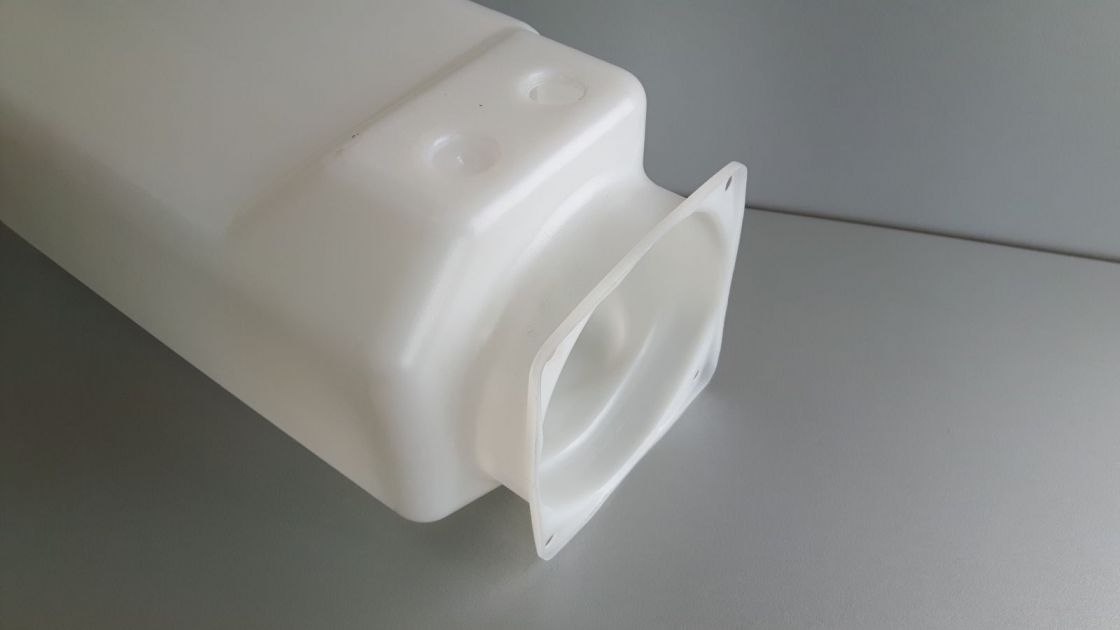

Spremnik ulja hidraulike Dautel DLB-45

5,0 lit

dim: 151 x 147 x 325 mm; ø otvora=118 mm

rupe za montažu: 4 kom; ø=7mm na razmaku 102mm

odgovara za: DAUTEL DLB1500-45, DLB1750-45, DLB2000-45, DLB2500-45

► ŠIFRA ARTIKLA: 55 20 077

Spremnik ulja hidraulike

Dautel DL-48/DS-48VA

8,0 lit

dim: 290 x 215 x 170 mm; ø otvora=110 mm

čahure za montažu: 6 kom; M8

set s brtvom i montažnim priborom

odgovarajući čep: 1/2"G (~21 mm) [nije u setu]

odgovara za: DAUTEL DL1000-48L DL1000-48S DL1500-48L DL1500-48S DL2000-48L DL2000-48S DL2500-48L DL2500-48S DL3000-48S DS1500-48VA DS2000-48VA DS2500-48VA DS3000-48VA i ostali

► ŠIFRA ARTIKLA: 55 20 168

odgovarajući čep: ► ŠIFRA ARTIKLA: 55 90 237

ISPUST SPREMNIKA ULJA HIDRAULIKE

promjer (mm): fi=15,5

duljina (mm): L=28

► ŠIFRA ARTIKLA: 55 90 284

POKLOPAC AGREGATA Dautel (kvadratni)

dim:295 x 340 x 125 mm

► ŠIFRA ARTIKLA: 55 20 031

pripadajuća kopča: ► ŠIFRA ARTIKLA: 55 90 201

POKLOPAC AGREGATA Dautel

dim: 150 x 200 x 165 mm (šir x vis x dub)

odgovara za: DAUTEL DFL1000-48 DFL500-48 DFL750-48 DL500-48 DL750-48 DL950-48 DLB500-47 DLB750-47 DLB950-47 i ostali

► ŠIFRA ARTIKLA: 55 20 162

POKLOPAC AGREGATA Dautel

dim: 245 x 285 x 270 mm (šir x vis x dub)

odgovara za: DAUTEL, SOERENSEN

► ŠIFRA ARTIKLA: 55 90 216

POKLOPAC AGREGATA Dautel

dim: 620 x 295 x 170 mm

► ŠIFRA ARTIKLA: 55 20 023 (5520023)

KUTIJA AGREGATA (STRAŽNJI DIO)

► ŠIFRA ARTIKLA: 55 20 027

Dautel završni rubni profil

duljina: 350 mm

odgovara za: razni modeli

► ŠIFRA ARTIKLA: 55 20 072 - LIJEVI

► ŠIFRA ARTIKLA: 55 20 073 - DESNI

Dautel završni rubni profil plastični

duljina:

odgovara za: razni modeli

► ŠIFRA ARTIKLA: 55 20 084 - LIJEVI

► ŠIFRA ARTIKLA: 55 20 093 - DESNI (na fotografiji)

Dautel završni profil

bočni profil na rampi (odgovara za lijevu i desnu stranu)

U-profil 60 x 40(46) mm x 3,0 mm
/visina x unutarnja (vanjska) širina x debljina aluminija/

duljina: 1810 ili 2000 mm

satoji se od 2 dijela duljine 1000 + 810 odnosno 1000 + 1000 mm

odgovara za: razni modeli BÄR CARGOLIFT, SÖRENSEN, DAUTEL, BEHRENS EUROLIFT, PALFINGER PALGATE, ZEPRO

► ŠIFRA ARTIKLA: 55 20 079 - DULJINA 1810 mm

► ŠIFRA ARTIKLA: 55 20 074 - DULJINA 2000 mm

Plinska opruga (amortizer)

3000, 4000, 4500 N

za preklopne platforme

G20-40 za preklopnu platformu duljine 1540 mm

Sila F (N): 3000

Razmak C1 (mm): 455

Ukupna duljina (mm):

Strana klipnjače CO1

W1a (mm): 27

L3a (mm): 72

L4a (mm): 56

D3a (mm):

Strana cilindra CO2

W1b (mm): 27

L3b (mm):

L4b (mm): 56

D3b (mm): 14

odgovara za: DAUTEL DS1500-48VA DS2000-48VA DS2500-48VA DS3000-48VA i ostali

► ŠIFRA ARTIKLA: 55 20 147

G20-40 za preklopnu platformu duljine 1740 mm

Sila F (N): 4000

Razmak C1 (mm): 455

Ukupna duljina (mm):

Strana klipnjače CO1

W1a (mm): 27

L3a (mm): 72

L4a (mm): 56

D3a (mm):

Strana cilindra CO2

W1b (mm): 27

L3b (mm):

L4b (mm): 56,5

D3b (mm): 14

odgovara za: DAUTEL DS1500-48VA DS2000-48VA DS2500-48VA DS3000-48VA i ostali

► ŠIFRA ARTIKLA: 55 20 105

G20-40 za preklopnu platformu duljine 1950 mm

Sila F (N): 4500

Razmak C1 (mm): 450

Ukupna duljina (mm): 483

Strana klipnjače CO1

W1a (mm): 27

L3a (mm): 72

L4a (mm): 56

D3a (mm): 14

Strana cilindra CO2

W1b (mm): 27

L3b (mm): 72

L4b (mm): 56

D3b (mm): 14

odgovara za: DAUTEL DS1500-48VA DS2000-48VA DS2500-48VA DS3000-48VA i ostali

► ŠIFRA ARTIKLA: 55 20 148

Dautel cilindri hidraulike - dizanje i nagib

► PONUDU POGLEDAJTE ovdje ...

ZAŠTITNA CIJEV DL750B-47 - SREDNJI DIO

presjek cijevi (mm): 100 x 40
duljina cijevi (mm): 1090
duljina nosača (mm): 260
razmak nosača, vanjska mjera (mm): 760
rupe za spajanje na šasiju (mm): fi=13 mm; na razmaku 65 x 50
